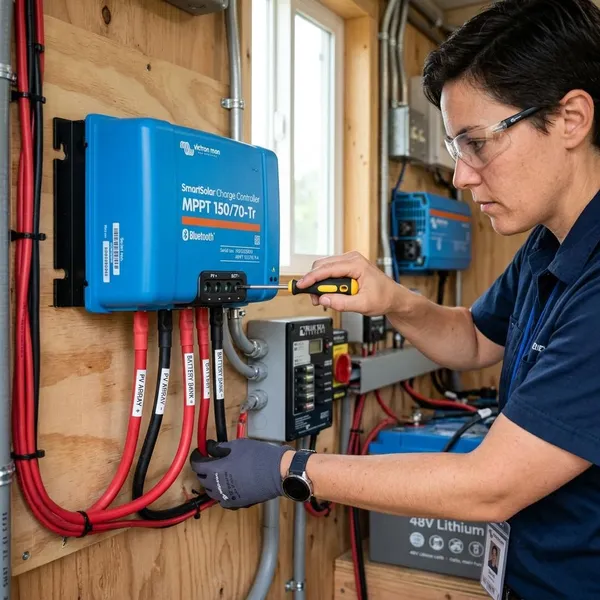

Victron MPPT aansluiten in de juiste volgorde

Een Victron MPPT aansluiten vraagt vooral om de juiste volgorde en veilige instellingen. Controleer eerst of het zonnepaneel, de accu en de kabels goed bij elkaar passen, voordat je de regelaar verbindt. Door de accu eerst aan te sluiten, de polariteit te controleren en daarna pas het zonnepaneel te koppelen, voorkom je veelgemaakte fouten en laad je de accu stabieler op.

Waarom de aansluitvolgorde belangrijk is

Een MPPT-regelaar start niet zomaar als een losse schakeldoos op. Hij gebruikt de accuzijde als basis en kijkt daarna pas wat er aan zonnepaneelvermogen beschikbaar is. Daarom is de vaste volgorde bij normaal aansluiten: accu aansluiten, controleren, zonnepanelen aansluiten.

Accu bepaalt de systeemspanning

De accu vertelt de Victron MPPT of hij met een 12V-, 24V- of ander systeem werkt. Die herkenning gebeurt bij het opstarten, dus de accuspanning moet er al zijn voordat de PV-ingang actief wordt.

Dat is vooral belangrijk bij installaties die later worden uitgebreid. Een simpele camperopstelling met één accu is overzichtelijk, maar bij een boot of off-grid kast met meerdere accu's wil je niet dat de regelaar opstart terwijl de basis nog onzeker is.

Panelen leveren direct spanning

Zonnepanelen leveren al spanning zodra er licht op valt. Ook op een bewolkte dag kun je dus spanning op de PV-kabels meten. Behandel de paneelzijde daarom alsof die actief is, tenzij je de panelen hebt afgedekt of losgekoppeld.

Verkeerde volgorde kan storingen geven

Sluit je eerst de panelen aan, dan kan de regelaar zonder goede accureferentie opstarten. Dat hoeft niet meteen schade te geven, maar het kan wel foutmeldingen, verkeerde detectie of een laadregelaar opleveren die niet logisch reageert.

• Eerst accu: normale opstart en juiste systeemherkenning.
• Eerst panelen: meer kans op onduidelijke meldingen.
• Bij twijfel: alles los, juiste volgorde opnieuw uitvoeren.

Loskoppelen doe je andersom

Bij loshalen begin je juist aan de zonnepaneelzijde. Koppel eerst de PV-kabels los of schakel de PV-zijde uit, controleer dat er geen laadstroom meer loopt en haal daarna pas de accuzijde los.

Wat heb je nodig voor een Victron MPPT

Leg vooraf de juiste onderdelen klaar. Veel installatieproblemen komen niet door de MPPT zelf, maar door te dunne kabels, een ontbrekende zekering, slechte krimpen of panelen die net buiten de grens van het model vallen.

Passende Victron MPPT regelaar

Kies de regelaar op basis van accuspanning, maximale PV-spanning en maximale laadstroom. Bij Victron geeft een type zoals 75/15 of 100/30 al veel weg: het eerste getal is de maximale PV-ingangsspanning, het tweede de maximale laadstroom.

Voor een klein schuurtje of een seizoenscamper is een compact model vaak genoeg. Voor dagelijks gebruik, meer panelen of toekomstige uitbreiding is wat extra marge meestal verstandiger, zolang de gekozen regelaar nog steeds past bij de accu en panelen.

Accukabels met juiste dikte

De kabel tussen MPPT en accu moet kort en dik genoeg zijn voor de laadstroom. Een te dunne of te lange kabel geeft spanningsverlies en kan warm worden, waardoor de regelaar minder nauwkeurig laadt.

• Kleine regelaar: vaak kort traject en beperkte stroom.
• Zwaarder systeem: dikkere kabel en betere kabelogen nodig.
• Lange kabelroute: liever herzien dan compenseren met een te zware zekering.

Zekering en zekeringhouder

In de pluskabel tussen accu en MPPT hoort een zekering. Die beschermt vooral de kabel bij kortsluiting, omdat een accu in korte tijd veel stroom kan leveren.

Gebruik ook een zekeringhouder die past bij de kabeldikte en stroom. Een goedkope houder met matige contacten kan warm worden, vooral in een camperbank, accukast of technische ruimte waar weinig ventilatie is.

PV-kabels en connectoren

Aan de zonnepaneelzijde gebruik je geschikte PV-kabels en passende connectoren, vaak MC4. Let erop dat connectoren echt goed vastklikken en van hetzelfde type of compatibele kwaliteit zijn.

Een losse connector lijkt klein, maar kan bij zon en hogere stroom een warm punt worden. Dat is zo'n fout die je liever bij montage voorkomt dan later moet zoeken.

Multimeter en goed gereedschap

Een multimeter is bijna onmisbaar. Je controleert ermee of plus en min kloppen, of de accu spanning geeft en of de PV-kabels leveren wat je verwacht.

• multimeter voor spanning en polariteit
• krimptang voor kabelogen of hulzen
• kabelschaar die de aders netjes afknipt
• geïsoleerd handgereedschap
• labels voor plus, min en PV-kabels

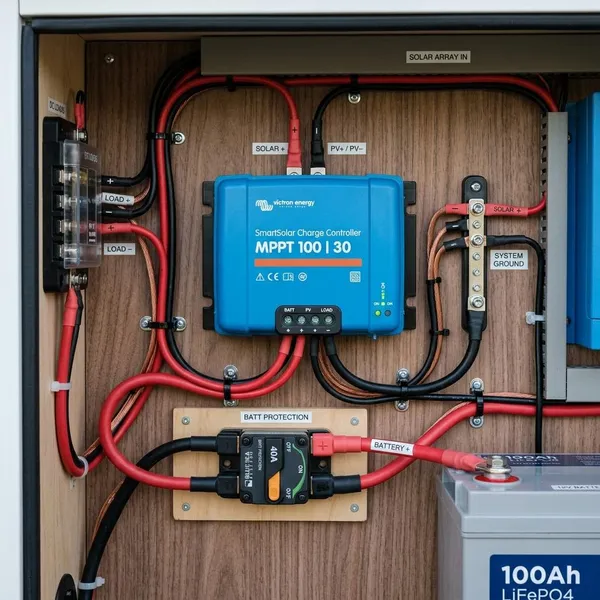

Victron MPPT aansluiten stap voor stap

Werk rustig van de accuzijde naar de zonnepaneelzijde. Als er onderweg iets niet klopt, stop dan eerst en herstel dat punt voordat je de volgende stap zet.

Monteer de MPPT dicht bij de accu

Plaats de regelaar op een droge, stevige plek met wat lucht eromheen. Dicht bij de accu is goed voor het spanningsverlies, maar direct boven een accu of in een afgesloten warme hoek is meestal geen fijne montageplek.

Sluit de accumin aan

Begin met de minkabel van accu naar MPPT. Controleer of de kabel goed in de klem zit of het kabeloog stevig vastzit. Er mogen geen losse koperdraadjes uitsteken.

Sluit de accuplus met zekering aan

Sluit daarna de pluskabel aan met een zekering in de plusleiding, zo dicht mogelijk bij de accu. Veel mensen monteren de houder eerst en plaatsen de zekering pas wanneer alles aan de accuzijde klaar is; dat werkt overzichtelijk en veilig.

Controleer de accuspanning

Meet de spanning op de accupolen en controleer daarna wat de MPPT of VictronConnect laat zien. De waarden hoeven niet tot op de laatste decimaal gelijk te zijn, maar ze moeten logisch bij elkaar passen.

Zie je niets of een vreemde waarde, controleer dan eerst zekering, polariteit en klemmen. Ga nog niet door naar de panelen zolang de accuzijde niet klopt.

Sluit de zonnepanelen aan

Pas nu verbind je de zonnepanelen met de PV-ingang. Meet bij meerdere panelen eerst of de serie- of parallelschakeling klopt en of de spanning binnen de grens van de MPPT blijft.

• Serie: spanning telt op.
• Parallel: stroom telt op.
• Onzeker: eerst meten, dan pas koppelen.

Koppel met VictronConnect

Open VictronConnect en maak verbinding met de regelaar. Bij SmartSolar gaat dat via Bluetooth. Je ziet dan accuspanning, PV-spanning, laadstatus en eventuele meldingen.

Controleer laadstroom en meldingen

Bij voldoende licht en een accu die nog niet vol is, hoort er laadstroom te lopen. Verwacht geen vast getal: winterzon, schaduw, paneelstand en accustatus maken veel verschil.

Een praktische eindcontrole is simpel: geen actieve foutmelding, logische PV-spanning, laadstroom bij zon en geen warme kabels of zekeringhouder.

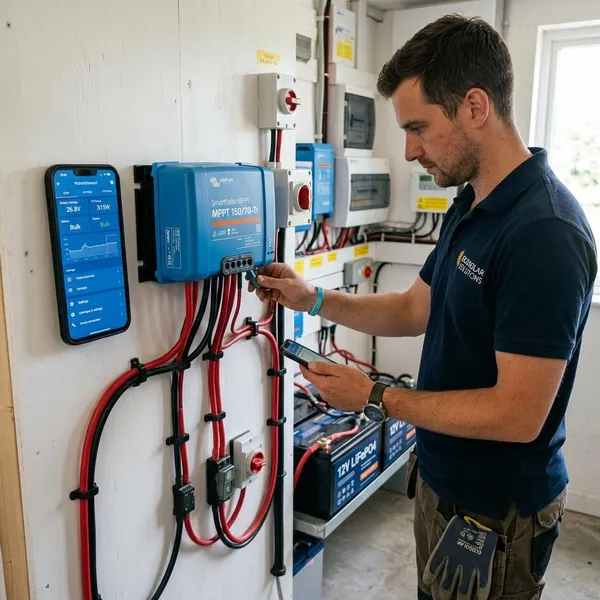

Welke zekering hoort bij een Victron MPPT

De zekering kies je niet alleen om de MPPT te beschermen. De belangrijkste taak is het beschermen van de kabel tussen accu en regelaar. Daarom moeten model, laadstroom, kabeldikte en kabelroute samen kloppen.

Kies op basis van het model

Begin bij de maximale laadstroom van jouw MPPT. Een kleine 15A-regelaar vraagt een andere beveiliging dan een 30A- of 50A-model. Gebruik de handleiding of datasheet als uitgangspunt en kies niet op basis van een willekeurig voorbeeld online.

Plaats de zekering bij de accu

De zekering hoort in de pluskabel, dicht bij de accupool. Zo blijft het onbeveiligde stuk kabel zo kort mogelijk. Dat is vooral belangrijk in voertuigen en boten, waar kabels kunnen bewegen of langs randen lopen.

Stem af op kabel en laadstroom

Een goede zekering is hoog genoeg voor normale laadstroom, maar laag genoeg om de kabel te beschermen. De kabeldoorsnede en montageomstandigheden bepalen dus mee wat verantwoord is.

• maximale laadstroom van de regelaar
• kabeldoorsnede tussen accu en MPPT
• lengte van het kabeltraject
• kwaliteit van krimpverbindingen
• warmte in de montageruimte

Vermijd te zware zekeringen

Een zwaardere zekering is geen extra veiligheid. Als de zekering pas ingrijpt nadat de kabel al te warm wordt, is hij verkeerd gekozen. Gebruik dus geen zekering "die nog ligt" zonder te controleren of die bij de kabel past.

Bij een vaste installatie is dit minder vergevingsgezind dan bij een korte test op de werkbank. Wat even werkt, is niet automatisch geschikt voor dagelijks laden in een afgesloten kast.

Check altijd de productspecificaties

Controleer altijd de Victron-specificaties én de kabelspecificaties. Als je geen veilige waarde kunt bepalen, laat de combinatie dan nakijken door iemand met ervaring in DC-installaties. Gelijkspanning met accu's kan bij fouten snel veel warmte veroorzaken.

Victron SmartSolar instellen via VictronConnect

Na het aansluiten is de app-controle geen extraatje. Een regelaar kan elektrisch goed zijn aangesloten en toch verkeerd laden als het accutype of de laadspanning niet klopt.

Maak verbinding via Bluetooth

Open VictronConnect, kies de SmartSolar-regelaar en maak verbinding. Controleer direct of je live waarden ziet voor accu, PV en laadstatus.

Kies het juiste accutype

Selecteer het accutype dat past bij jouw accu, bijvoorbeeld loodzuur, AGM, GEL of lithium. Gebruik bij voorkeur de gegevens van de accufabrikant, niet alleen de naam van het profiel in de app.

Voor een eenvoudige loodaccu in een schuurtje is een standaardprofiel vaak voldoende. Bij een dure lithiumaccu of een systeem dat dagelijks wordt gebruikt, loont het om de instellingen nauwkeuriger te controleren.

Controleer laadspanningen

Kijk naar de ingestelde laadspanningen voor bulk, absorptie en float. Ze moeten passen bij de accu. Een te lage instelling kan zorgen dat de accu niet goed vol raakt; een te hoge instelling kan onnodige slijtage of storing geven.

Pas lithiuminstellingen aan

Bij lithium, vaak LiFePO4, moet je extra letten op de aanbevelingen van de accufabrikant en het BMS. Niet elke lithiumaccu wil dezelfde absorptietijd of floatinstelling.

• controleer of het profiel echt voor jouw accutype bedoeld is
• vergelijk laadspanning met de accudocumentatie
• let op BMS-meldingen na de eerste laadcyclus

Bekijk foutmeldingen na installatie

Controleer na de eerste start de foutmeldingen en geschiedenis. Een tijdelijke melding kan wijzen op een aansluitmoment, maar terugkerende meldingen moet je serieus nemen. Kijk vooral naar te hoge PV-spanning, accuspanning buiten bereik en temperatuurmeldingen.

Conclusie

Wie netjes werkt, maakt het zichzelf vooral makkelijker: eerst een kloppende accuzijde, dan pas de zonnepanelen en daarna controleren in VictronConnect. Bij een kleine seizoensopstelling kom je met basiscontroles vaak al ver, maar bij dagelijks gebruik, lithium of langere kabels is extra aandacht voor zekering, kabeldikte en instellingen echt de moeite waard.
