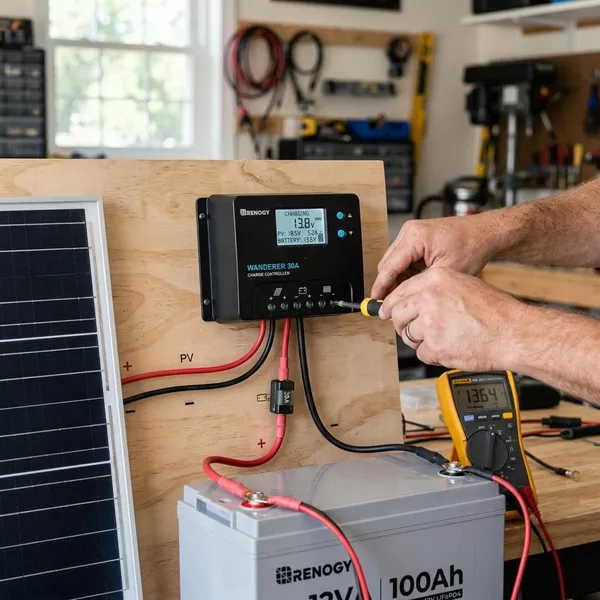

Laadregelaar op zonnepaneel aansluiten zonder fouten
Een laadregelaar zonnepaneel aansluiten doe je vooral goed door de volgorde aan te houden: eerst de accu op de regelaar, daarna pas het zonnepaneel. Controleer vóórdat je begint of paneelspanning, accutype, regelaarcapaciteit, kabeldikte en zekering bij elkaar passen, want juist daar ontstaan de meeste storingen.

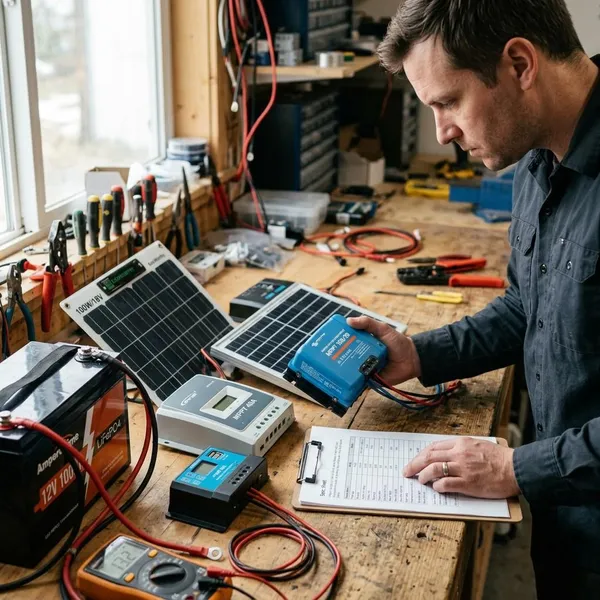

Wat doet een laadregelaar tussen zonnepaneel en accu
Een zonnepaneel levert geen vaste, nette laadspanning. De opbrengst wisselt door zon, schaduw, temperatuur en de staat van de accu. De laadregelaar maakt daar een gecontroleerd laadproces van, zodat de accu niet zomaar rechtstreeks alles krijgt wat het paneel op dat moment levert.
Bij een klein tuinsysteem lijkt dat misschien overdreven, maar ook daar kan een accu beschadigen door verkeerd laden. In een camper of boot merk je het nog sneller: verlichting, pompje of koelbox moet blijven werken zonder dat de accu onnodig hard slijt.
Voorkomt overladen van de accu
Een accu is niet bedoeld om eindeloos door te laden. Zodra hij vol raakt, moet de laadstroom omlaag. De laadregelaar remt het laden af en schakelt, afhankelijk van het type, over naar een rustiger onderhoudslading.
Vooral bij loodzuur, AGM en gel is dat belangrijk, omdat te lang of te hard laden warmte, gasvorming of snellere slijtage kan veroorzaken. Bij lithium is de juiste regeling minstens zo belangrijk, maar dan vooral omdat het laadprofiel goed moet passen bij de accu en eventuele ingebouwde beveiliging.
Regelt de juiste laadspanning
Niet elke accu wil dezelfde spanning zien. Een gelaccu, AGM-accu, natte loodaccu of lithiumaccu kan andere laadgrenzen hebben. Stel je op de regelaar het verkeerde accutype in, dan lijkt het systeem soms gewoon te werken, terwijl de accu op termijn capaciteit verliest.
Beschermt tegen verkeerd laden
Veel laadregelaars hebben beveiligingen tegen bijvoorbeeld omgekeerde polariteit, te hoge ingangsspanning of oververhitting. Zie dat als vangnet, niet als uitnodiging om op gevoel aan te sluiten. Een goedkope regelaar of een fout aangesloten kabel kan alsnog schade geven.
- Plus en min verwisseld: direct stoppen en opnieuw controleren.
- Paneel op accupoort: kans op foutmelding of schade.
- Verkeerd accutype: vaak pas later merkbaar aan slechte accuprestaties.
Houdt het systeem stabieler
Schaduw van een boom, een wolk voor de zon of een warme zomerdag verandert de opbrengst van het paneel. De laadregelaar vangt die schommelingen op, zodat de accu rustiger laadt. Dat maakt vooral verschil bij dagelijks gebruik, bijvoorbeeld in een camper die ook op bewolkte dagen stroom moet blijven leveren.
Welke laadregelaar heb je nodig
De keuze is meestal PWM of MPPT. PWM is eenvoudiger en goedkoper, MPPT haalt vaker meer uit het paneel. De beste keuze hangt niet alleen af van prijs, maar vooral van je paneelspanning, accuspanning en hoe afhankelijk je bent van de opbrengst.
Voor een lampje in een schuurtje is een andere keuze logisch dan voor een camperkoelkast die elke dag moet draaien. Kijk daarom eerst naar je gebruik: af en toe wat bijladen vraagt minder dan een systeem waar je langere tijd op vertrouwt.
PWM voor kleine eenvoudige systemen
Een PWM-regelaar past bij een simpel systeem waarbij paneel en accu qua spanning goed bij elkaar passen, bijvoorbeeld een klein 12V-paneel op een 12V-accu. Voor een tuinlamp, hekaccu of schuurtje dat vooral in de zomer wordt gebruikt, kan dat prima genoeg zijn.
MPPT voor meer opbrengst
MPPT is interessanter als je uit beperkte paneelruimte zoveel mogelijk energie wilt halen. Denk aan een camperdak, kleine boot of off-grid kast waar je niet zomaar een extra paneel kwijt kunt. De aanschafprijs ligt hoger, maar bij wisselend licht of kou kan de extra opbrengst de moeite waard zijn.
MPPT bij hogere paneelspanning
Heeft je zonnepaneel een duidelijk hogere werkspanning dan je accu, dan is MPPT meestal de veiligere en logischere keuze. Moderne panelen kunnen spanningen leveren die niet goed passen bij een eenvoudige PWM-regelaar. Controleer daarom niet alleen het wattage van het paneel, maar vooral de maximale ingangsspanning die de laadregelaar aankan.
Gebruik je bijvoorbeeld een groter paneel dat oorspronkelijk voor een huisinstallatie bedoeld was, wees dan extra voorzichtig. Op koude zonnige dagen kan de paneelspanning hoger uitvallen dan je op basis van normaal gebruik verwacht.
PWM bij beperkt budget
Een degelijke PWM-regelaar is vaak beter dan een goedkope MPPT-regelaar zonder duidelijke specificaties. Bij klein, tijdelijk of licht gebruik is betrouwbaarheid belangrijker dan het laatste beetje extra opbrengst. Kies wel een model dat jouw accutype ondersteunt en genoeg stroom aankan.

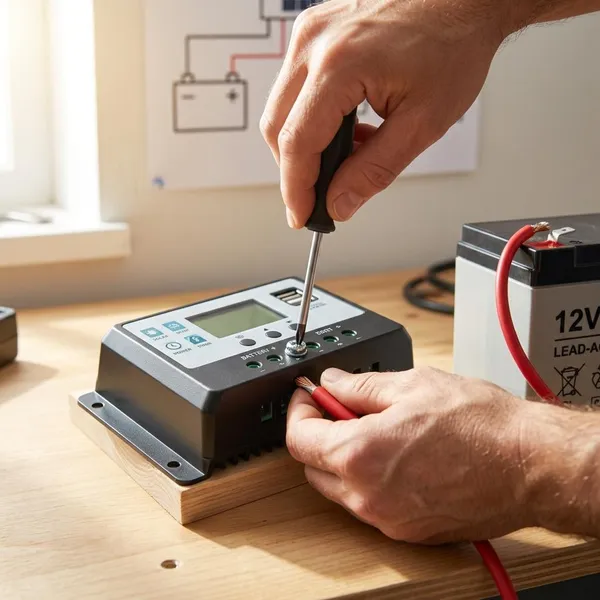

Wat heb je nodig voordat je begint
Leg eerst alle onderdelen naast elkaar en controleer of ze technisch bij elkaar passen. De handigste volgorde is: paneelspanning, accutype, regelaarcapaciteit, kabeldikte en zekering. Als één van die punten niet klopt, helpt netjes aansluiten weinig.
Zonnepaneel met passende spanning
Kijk op het label van het zonnepaneel naar de werkspanning en openklemspanning. Vergelijk die met de toegestane ingangsspanning van de laadregelaar. Let vooral op de hoogste spanning, omdat die de regelaar kan beschadigen als hij boven de limiet komt.
Een praktische check: sluit geen paneel aan waarvan je de spanning niet kunt terugvinden. Zoek dan eerst het typeplaatje, de datasheet of meet met een geschikte multimeter voordat je verdergaat.
Accu met bekend accutype
Je moet weten of je met loodzuur, AGM, gel of lithium werkt. Die informatie bepaalt de instelling op de laadregelaar. Staat er niets duidelijk op de accu, gebruik hem dan niet op goed geluk in een nieuw systeem.
Laadregelaar met genoeg capaciteit
De regelaar moet de stroom van je paneel of panelen aankunnen. Kies niet precies op het randje als je later wilt uitbreiden. Voor een vaste installatie is wat marge prettiger dan opnieuw kabels en regelaar vervangen zodra er een tweede paneel bij komt.
- Klein zomersysteem: capaciteit voor het huidige paneel is vaak genoeg.
- Camper of boot: liever ruimte voor uitbreiding en wisselende omstandigheden.
- Onbekende panelen: eerst meten of specificaties achterhalen.
Kabels met juiste dikte
Te dunne kabels geven spanningsverlies en kunnen warm worden. Dat merk je vooral bij langere kabels of hogere stroom. Houd de kabel tussen accu en laadregelaar zo kort en degelijk mogelijk, omdat daar bij een fout veel stroom kan lopen.
Als je twijfelt, kies niet op basis van wat er toevallig nog in de schuur ligt. Gebruik een kabeldoorsnede die past bij stroom, lengte en toepassing, en controleer na de eerste test of kabels en klemmen koel blijven.
Zekering en zekeringhouder
De zekering aan de accukant is de belangrijkste beveiliging, omdat een accu bij kortsluiting veel stroom kan leveren. Plaats die zo dicht mogelijk bij de accu, met een zekeringhouder die geschikt is voor gelijkstroom.
- Altijd eerst: zekering in de acculijn beoordelen.
- Bij langere paneelkabels: paneellijn ook controleren op beveiliging.
- Bij meerdere panelen: extra aandacht voor terugstroom en juiste verdeling.
- Nooit gokken: zekeringwaarde afstemmen op kabel en installatie.

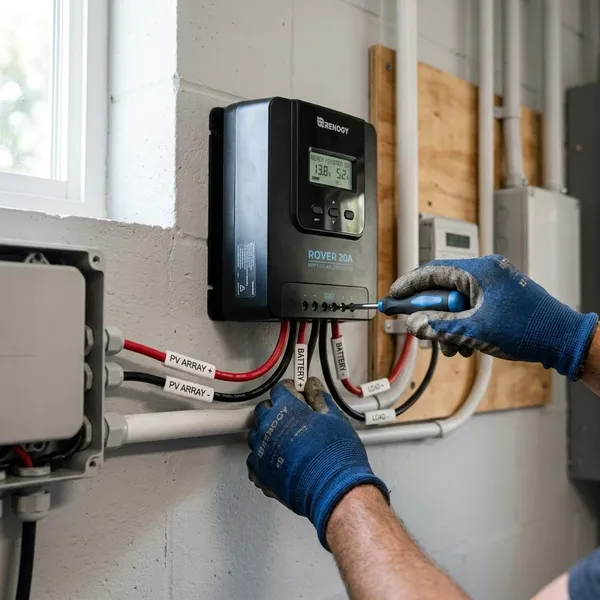

Laadregelaar aansluiten in stappen
Werk rustig en verander niet halverwege de volgorde. De meeste standaardregelaars herkennen de systeemspanning via de accu. Daarom hoort de accu eerst aangesloten te worden en het zonnepaneel pas daarna.
Zet alles veilig uit
Dek het zonnepaneel af of koppel het los, zet verbruikers uit en werk droog. Controleer op de laadregelaar welke klemmen voor accu, paneel en eventuele verbruikers zijn bedoeld. Die symbolen lijken soms op elkaar, dus lees ze vóór het strippen en vastschroeven.
Sluit de accu aan op de laadregelaar
Verbind eerst de accu met de accuaansluitingen van de laadregelaar. Let scherp op plus en min en plaats de zekering pas wanneer de kabels goed vastzitten. Start de regelaar op, dan kan hij meestal de systeemspanning herkennen.
Bij een camper of boot is dit ook het moment om te kijken of de kabels niet langs scherpe randen of warme onderdelen lopen. Een aansluiting die op de werkbank goed lijkt, kan onderweg door trillingen toch los of beschadigd raken.
Stel het juiste accutype in
Kies op de regelaar het accutype dat bij jouw accu hoort. Bij eenvoudige modellen doe je dat met knoppen, bij uitgebreidere modellen via een display of app. Sla deze stap niet over omdat de laadspanning direct invloed heeft op levensduur en veiligheid.
Sluit het zonnepaneel aan
Verbind nu pas het zonnepaneel met de paneelingang van de laadregelaar. Controleer opnieuw de polariteit voordat je het paneel blootstelt aan volle zon. Als er een schakelaar of zekering in de paneellijn zit, zet die pas aan nadat de aansluitingen kloppen.
- Paneel nog afgedekt of los.
- Plus en min controleren.
- Kabels vastzetten.
- Paneel vrijgeven.
- Display of laadlampje controleren.
Controleer of de accu laadt
Kijk of de regelaar laadstroom, paneelspanning of een laadicoon toont. Bij een halflege accu en redelijk zonlicht moet er meestal iets gebeuren. Is de accu bijna vol, dan kan de laadstroom juist laag zijn; dat is niet meteen een storing.
Voel na enkele minuten voorzichtig of kabels, zekeringhouder en klemmen niet warm worden. Warmte wijst vaak op een losse verbinding, te dunne kabel of te hoge belasting.
Conclusie
De veiligste aanpak is simpel maar niet vrijblijvend: eerst controleren of de onderdelen bij elkaar passen, dan de accu aansluiten, het accutype instellen en pas daarna het zonnepaneel verbinden. Voor licht seizoensgebruik kan een eenvoudige PWM-opstelling genoeg zijn, maar bij dagelijks gebruik, hogere paneelspanning of beperkte ruimte is MPPT vaak de betere keuze. Neem vooral de zekering, kabeldikte en polariteit serieus; daar voorkom je de fouten mee die later het meeste gedoe geven.
