Aansluitschema voor een zonnepaneel op je boot
Een zonnepaneel op een boot sluit je beter niet rechtstreeks op de accu aan. De veilige basis is een aansluiting van het paneel naar de laadregelaar en van de laadregelaar naar de accu. Plaats een zekering dicht bij de accu en gebruik kabels die bestand zijn tegen vocht en trillingen en passen bij de stroomsterkte van je set.
In welke volgorde sluit je een zonnepaneel op een boot aan
De volgorde van aansluiten is belangrijker dan veel mensen denken. Een zonnepaneel levert al spanning zodra er licht op valt. Als de laadregelaar dan nog niet weet aan welke accu hij hangt, kan hij verkeerd opstarten of een foutmelding geven.
Werk daarom rustig en liefst met afgedekt paneel. Een eenvoudige volgorde voorkomt de meeste problemen:
- Schakel verbruikers uit en dek het zonnepaneel af.
- Sluit de laadregelaar eerst aan op de accu.
- Plaats de zekering in de pluskabel dicht bij de accu.
- Sluit daarna het zonnepaneel aan op de laadregelaar.
- Controleer spanning, polariteit en laadstatus.
Sluit eerst de laadregelaar op de accu aan
Begin altijd met de verbinding tussen laadregelaar en accu. De regelaar herkent dan of hij met een 12V- of 24V-systeem werkt en kan het juiste laadgedrag kiezen.
Sluit eerst de pluskabel aan, met een passende zekering dicht bij de accupool. Daarna verbind je de minkabel. Controleer niet alleen de kabelkleur, maar ook de markeringen op de regelaar en accu. Op oudere boten zijn kabelkleuren niet altijd betrouwbaar.
- Gebruik stevige kabelschoenen of accuklemmen.
- Zorg dat de accu vast staat en de polen schoon zijn.
- Laat de zekering pas definitief zitten wanneer je zeker weet dat plus en min goed zijn aangesloten.
Gaat de laadregelaar aan of toont hij een accupictogram, dan is dat meestal een goed teken. Zie je niets, meet dan eerst de accuspanning en controleer de zekering voordat je verdergaat.
Sluit daarna pas het zonnepaneel op de laadregelaar aan
Pas nadat de laadregelaar goed op de accu zit, sluit je het zonnepaneel aan. Dek het paneel bij voorkeur nog af, zodat er tijdens het aansluiten geen of weinig spanning op de kabels staat.
Let vooral op de ingang van de laadregelaar. De klemmen voor het zonnepaneel zijn niet dezelfde als de klemmen voor de accu. Een vergissing kan de regelaar beschadigen.
- Controleer of de open klemspanning van het paneel binnen het bereik van de regelaar valt.
- Gebruik passende connectoren, bijvoorbeeld MC4-connectoren waar dat logisch is.
- Zorg dat kabels niet kunnen schuren langs scherpe randen of bewegende delen.
Haal de afdekking van het paneel pas weg als alles vastzit. De regelaar hoort dan laadactiviteit te tonen, bijvoorbeeld via een lampje, display of app.
Controleer daarna spanning, polariteit en laadstatus
Na het aansluiten is meten verstandig. Met een multimeter zie je snel of de waarden logisch zijn. Bij zonlicht hoort de accuspanning vaak iets op te lopen zodra de regelaar begint te laden.
| Controlepunt | Waar let je op |
|---|---|
| Polariteit | Plus blijft plus en min blijft min, ook bij verlengde kabels. |
| Accuspanning | Een 12V-accu kan tijdens laden richting 13V of hoger gaan, afhankelijk van laadfase en accutype. |
| Paneelspanning | Een zogenoemd 12V-paneel levert vaak meer dan 12 volt; dat is normaal. |
| Warmte | Kabels, zekeringhouder en klemmen mogen niet merkbaar warm worden. |
Blijft de laadregelaar een foutmelding geven, haal dan niet lukraak kabels los terwijl het paneel in de zon ligt. Dek het paneel eerst af en controleer daarna stap voor stap de aansluitingen.
Welke onderdelen horen in een aansluitschema voor een zonnepaneel op een boot
Een goed schema bestaat uit meer dan een paneel en een accu. Je hebt onderdelen nodig voor opwekking, regeling, opslag en beveiliging. Als één onderdeel niet past bij de rest, werkt de hele installatie minder goed.
Een zonnepaneel levert de stroom
Het zonnepaneel zet daglicht om in elektriciteit. Op een boot is dat handig omdat je ook zonder draaiende motor of walstroom energie kunt opwekken.
De juiste paneelgrootte hangt af van je verbruik. Voor alleen onderhoudslading is een klein paneel vaak genoeg. Voor een koelkast, verlichting, waterpomp en laders heb je meer vermogen en meestal ook een betere regelaar nodig.
- Star paneel: stevig, vaak efficiënt, maar vraagt een vlakke en solide montageplek.
- Flexibel paneel: lichter en makkelijker op een licht gebogen oppervlak, maar gevoeliger voor warmte en slijtage.
- Schaduw: mast, giek, reling of radarsteun kunnen de opbrengst flink drukken.
Kijk dus niet alleen naar het wattage op de doos. De montageplek en dagelijkse schaduw bepalen aan boord vaak hoeveel stroom je echt overhoudt.
Een laadregelaar stuurt het laden van de accu
De laadregelaar zit tussen zonnepaneel en accu. Hij voorkomt dat de accu ongecontroleerd spanning krijgt en past het laden aan op de toestand van de accu.
Bij lood, AGM, gel en lithium horen verschillende laadinstellingen. Controleer daarom of de regelaar geschikt is voor jouw accutype en stel hem goed in. Bij lithium is ook de combinatie met het BMS belangrijk.
- Hij beperkt overladen wanneer de accu vol raakt.
- Hij kiest de juiste laadfase, zoals bulk, absorptie of druppellading.
- Hij geeft vaak inzicht in spanning, laadstroom en storingen.
Een huishoudaccu slaat de stroom op
De huishoudaccu is meestal het middelpunt van de zonnepaneelinstallatie. Daarop draaien de verbruikers aan boord, zoals verlichting, koelkast, pomp, navigatie-apparatuur en telefoonladers.
Stem de accucapaciteit af op je dagelijkse verbruik. Een 100Ah-loodaccu klinkt ruim, maar je gebruikt daarvan liever niet alles. Bij lithium is de bruikbare capaciteit vaak groter, maar de installatie vraagt meer aandacht voor instellingen en beveiliging.
Zet de accu stevig vast, bescherm hem tegen vocht en zorg voor voldoende ventilatie waar dat nodig is. Een losse accu of natte accubak is geen goede basis voor een betrouwbaar systeem.

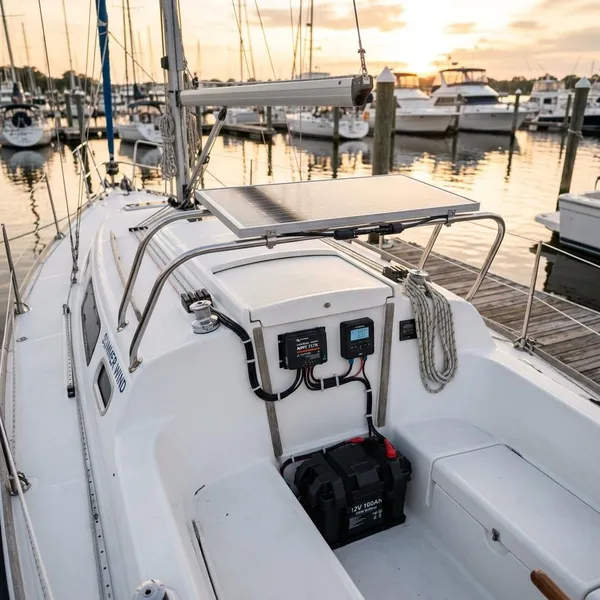

Kabels, zekeringen en connectoren maken het systeem veilig
Kabels en zekeringen lijken bijzaak, maar ze bepalen voor een groot deel de veiligheid. Een kortsluiting bij een accu kan veel stroom leveren. Daarom moet de bekabeling kloppen en moet de pluskabel bij de accu beveiligd zijn.
| Onderdeel | Functie in het schema |
|---|---|
| Zonnepaneel | Levert energie bij daglicht. |
| Laadregelaar | Regelt spanning en stroom naar de accu. |
| Huishoudaccu | Slaat energie op voor verbruikers aan boord. |
| Zekering | Beschermt de kabel bij kortsluiting of overbelasting. |
| Kabels en connectoren | Verbinden de onderdelen met zo weinig mogelijk verlies. |
Gebruik bij voorkeur vertinde kabels, nette kabelschoenen en waterbestendige verbindingen. Dat voorkomt veel storingen na een seizoen varen.

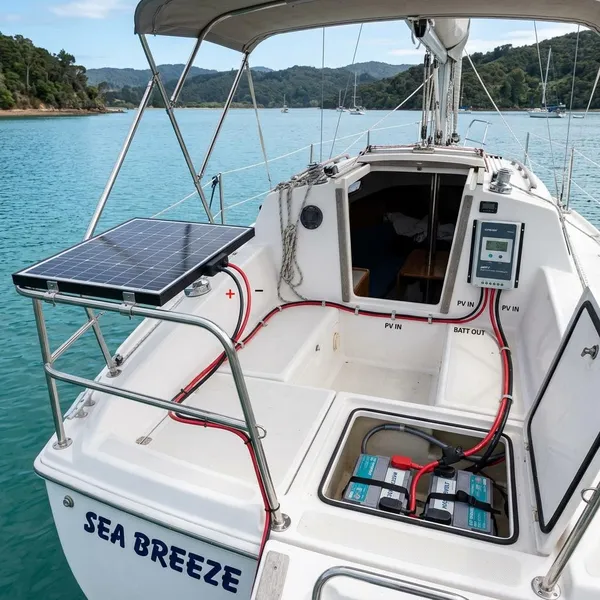

Welk aansluitschema past bij een boot met startaccu en huishoudaccu
Veel boten hebben een startaccu voor de motor en een huishoudaccu voor de boordverbruikers. Die twee rollen wil je niet door elkaar halen. De startaccu moet beschikbaar blijven om de motor te starten, ook als je een avond veel stroom hebt gebruikt.
Het zonnepaneel gaat meestal op de huishoudaccu
In de meeste gevallen sluit je het zonnepaneel via de laadregelaar aan op de huishoudaccu. Daar zit het dagelijkse verbruik, dus daar is de zonne-energie het nuttigst.
Dat heeft drie praktische voordelen:
- De koelkast, verlichting en laders worden overdag direct ondersteund.
- De huishoudaccu wordt minder diep ontladen.
- Het schema blijft overzichtelijk en makkelijk te controleren.
Voor een eenvoudige recreatieboot is dit vaak de meest logische opzet: zonnepaneel naar laadregelaar, laadregelaar naar huishoudaccu, met een zekering bij de accu.
De startaccu blijft vaak apart van het zonnepaneel
De startaccu heeft een andere taak dan de huishoudaccu. Hij moet korte tijd veel stroom leveren om de motor te starten. Daarna laadt de dynamo hem meestal weer bij.
Door de startaccu apart te houden, voorkom je dat comfortverbruikers ongemerkt je startreserve aanspreken. Dat geeft vooral rust wanneer je langer stilligt of voor anker gaat.
Een directe koppeling tussen startaccu en huishoudaccu is meestal geen nette oplossing. Accu’s kunnen elkaar dan beïnvloeden, zeker als ze verschillen in type, leeftijd of laadniveau.
Een accuscheider of laadverdeler koppelt beide systemen slim
Wil je dat de startaccu toch kan meeprofiteren van laadstroom, gebruik dan een geschikte tussenoplossing. Denk aan een accuscheider, laadverdeler, Cyrix-achtig relais of DC-DC-lader, afhankelijk van de installatie.
Zo blijven start- en huishoudcircuit gescheiden, terwijl laden wel automatisch verdeeld kan worden wanneer de omstandigheden goed zijn.
- Een relais koppelt accu’s vaak alleen bij voldoende laadspanning.
- Een laadverdeler voorkomt dat accu’s elkaar direct leegtrekken.
- Een DC-DC-lader is vaak geschikt bij modernere systemen, langere kabeltrajecten of lithium.
Kies niet alleen op prijs. Let op maximale stroom, accutype, dynamo, laadregelaar en de manier waarop de bestaande installatie is opgebouwd.

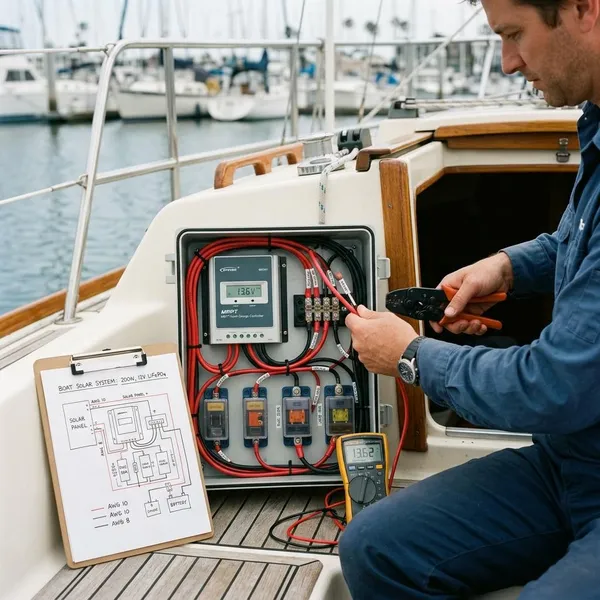

Welke laadregelaar kies je in dit aansluitschema voor een zonnepaneel op een boot
De laadregelaar moet passen bij het paneelvermogen, de accuspanning en het accutype. In kleine installaties zie je vaak PWM. Bij grotere of efficiëntere sets is MPPT meestal aantrekkelijker.
Een PWM regelaar past bij kleine en eenvoudige sets
Een PWM-regelaar is betaalbaar en eenvoudig. Voor een klein paneel op een sloep, visboot of eenvoudige kajuitboot kan dat prima zijn, zeker als het paneel vooral bedoeld is om de accu bij te houden.
- Geschikt bij beperkt verbruik.
- Vaak makkelijk aan te sluiten en in te stellen.
- Meestal goedkoper dan MPPT.
Het nadeel is dat PWM minder efficiënt omgaat met het verschil tussen paneelspanning en accuspanning. Bij weinig paneelvermogen merk je dat misschien nauwelijks, maar bij grotere systemen laat je opbrengst liggen.
Een MPPT regelaar past bij grotere en efficiëntere sets
Een MPPT-regelaar haalt doorgaans meer bruikbare energie uit hetzelfde paneel. Dat is interessant op een boot, waar ruimte voor panelen vaak beperkt is.
MPPT is vooral zinvol bij:
- grotere zonnepanelen of meerdere panelen;
- lange kabelroutes, mits goed gedimensioneerd;
- wisselend licht of deels schaduw;
- een boordaccu die dagelijks flink wordt gebruikt.
Een MPPT-regelaar kost meer, maar kan in de praktijk net het verschil maken tussen een accu die redelijk bijblijft en een accu die na een paar dagen stilliggen te ver zakt.
Conclusie
Een veilig aansluitschema voor een zonnepaneel op een boot begint bij de juiste volgorde: eerst de laadregelaar op de accu, daarna het paneel op de regelaar. Sluit het systeem meestal aan op de huishoudaccu, beveilig de pluskabel dicht bij de accu en gebruik kabels, connectoren en doorvoeren die geschikt zijn voor gebruik aan boord. Twijfel je over kabeldikte, zekeringwaarde of de combinatie met startaccu en huishoudaccu, laat de installatie dan controleren door iemand met ervaring in boordnetten.
