Zonnepaneel aansluiten op boot
Een zonnepaneel op je boot aansluiten is vooral handig als je minder afhankelijk wilt zijn van walstroom of de motor. Denk aan verlichting, een koelkastje, telefoonladers of navigatieapparatuur. De basis is niet ingewikkeld, maar de volgorde en beveiliging moeten wel kloppen: paneel, laadregelaar, accu, kabels en zekeringen moeten samen één veilig systeem vormen.

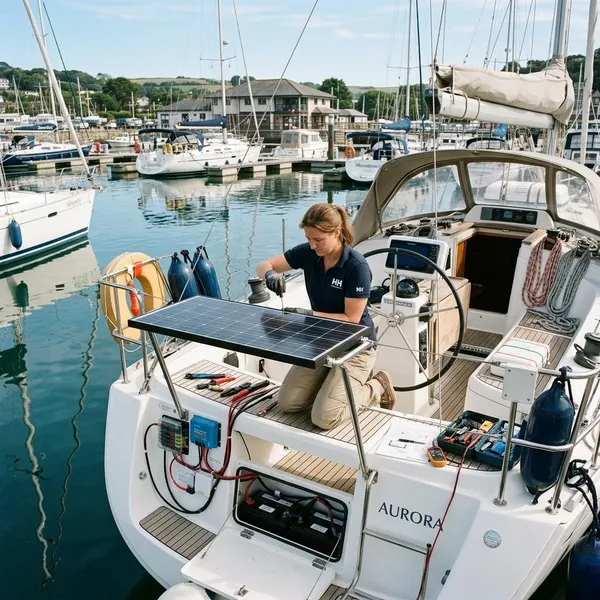

Hoe sluit je een zonnepaneel op een boot aan
De veilige volgorde is meestal: eerst de laadregelaar op de accu, daarna het zonnepaneel op de laadregelaar. Zo kan de regelaar de accuspanning herkennen en het laden goed regelen. Werk bij voorkeur spanningsloos waar dat kan, controleer plus en min rustig, en gebruik zekeringen op de juiste plekken.
Sluit eerst de laadregelaar op de accu aan
Begin met de verbinding tussen laadregelaar en huishoudaccu. Veel regelaars bepalen bij het opstarten of ze met een 12V- of 24V-systeem werken. Daarom moet de accu eerst aangesloten zijn voordat er spanning van het zonnepaneel binnenkomt.
- Sluit plus op plus en min op min aan.
- Plaats een zekering in de pluskabel, dicht bij de accu.
- Gebruik kabels met voldoende doorsnede voor de afstand en stroom.
- Kies de huishoudaccu voor verbruikers aan boord, niet zomaar de startaccu.
Controleer ook meteen of de laadregelaar op het juiste accutype staat, bijvoorbeeld AGM, gel, natte loodaccu of lithium. Een verkeerde instelling kan de accu onnodig belasten.
Sluit daarna het zonnepaneel op de laadregelaar aan
Als de regelaar goed op de accu zit, sluit je het zonnepaneel aan op de paneelingang van de laadregelaar. Veel panelen gebruiken MC4-stekkers. Die zijn stevig, maar moeten wel netjes worden gelegd en beschermd tegen trekken, schuren en vocht.
- Laat kabels niet los over het dek lopen.
- Voorkom scherpe bochten en schurende randen.
- Gebruik een waterdichte kabeldoorvoer naar binnen.
- Controleer opnieuw de polariteit voordat je stekkers vastklikt.
Zodra er zon op het paneel valt, hoort de regelaar laadactiviteit te tonen. Dat kan via een lampje, display of app zijn.
Plaats de juiste zekeringen in het systeem
Zekeringen beschermen vooral de kabels. Bij kortsluiting kan een accu in korte tijd veel stroom leveren. Zonder zekering kan een kabel heet worden, smelten of schade veroorzaken. De belangrijkste zekering zit daarom in de plusleiding vanaf de accu naar de laadregelaar.
| Plek | Waarom |
|---|---|
| Dicht bij de accu | Beschermt het grootste deel van de pluskabel tegen kortsluiting. |
| Tussen paneel en regelaar | Handig bij grotere systemen of als je het paneel apart wilt kunnen loskoppelen. |
| Bij extra verbruikers | Nodig als je vanuit de accu ook andere groepen voedt. |
De zekeringwaarde moet passen bij de kabeldikte en de maximale stroom. Kies dus niet “voor de zekerheid” een veel te zware zekering; dan beschermt hij te laat.
Controleer daarna of de accu echt laadt
Een brandend lampje zegt nog niet alles. Kijk liever naar de laadspanning of laadstroom. Bij een 12V-accu zie je tijdens laden vaak een spanning boven de rustspanning, bijvoorbeeld rond 13,6 tot 14,4 volt. De exacte waarde hangt af van het accutype en de laadfase.
- Controleer de waarde op de laadregelaar of in de app.
- Meet eventueel met een multimeter op de accupolen.
- Test op een zonnig moment met zo min mogelijk schaduw op het paneel.
- Let erop of de laadstroom zakt wanneer de accu voller wordt.
Blijft de spanning laag terwijl het paneel volop zon krijgt, controleer dan eerst stekkers, zekeringen, polariteit en instellingen van de regelaar.

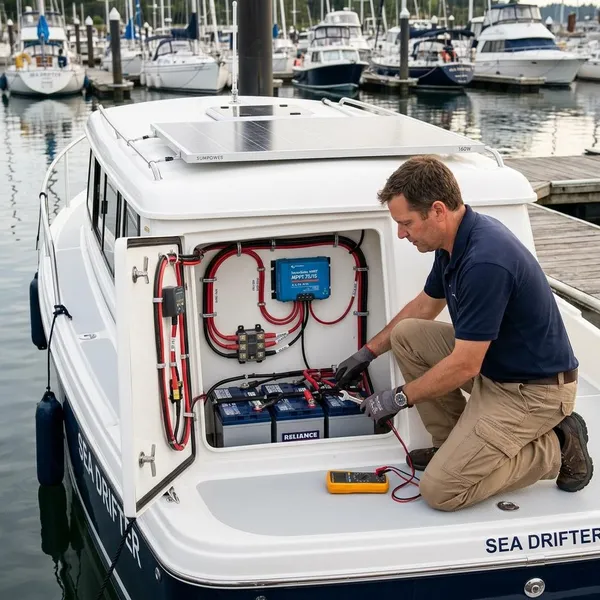

Wat heb je nodig om een zonnepaneel op een boot aan te sluiten
Voor een werkend boordsysteem heb je meer nodig dan alleen een paneel. De onderdelen moeten bij elkaar passen: het paneel levert stroom, de laadregelaar maakt die geschikt voor de accu, en de accu bewaart de energie voor later gebruik.
Een zonnepaneel levert de stroom
Het zonnepaneel zet zonlicht om in gelijkstroom. Op boten worden vaak panelen gebruikt van ongeveer 50 tot 200 watt per stuk. Hoeveel dat oplevert, hangt sterk af van schaduw, montagehoek, temperatuur en het seizoen.
- 50 tot 80 watt: bruikbaar voor onderhoudslading, ledverlichting en af en toe opladen.
- 100 tot 150 watt: geschikt voor lichte verbruikers en beperkt gebruik van een koelbox of koelkast.
- 200 watt of meer: interessanter bij een compressor-koelkast, meerdere laders of langer ankeren.
Een stijf paneel gaat vaak langer mee en blijft koeler door ventilatie eronder. Een flexibel paneel is lichter en makkelijker op een gebogen oppervlak te plaatsen, maar vraagt extra aandacht voor warmte en bevestiging.
Een laadregelaar stuurt het laden van de accu
De laadregelaar voorkomt dat de accu rechtstreeks de wisselende spanning van het paneel krijgt. Hij regelt de laadspanning en laadstroom, zodat de accu op een gecontroleerde manier wordt geladen.
Let bij de keuze vooral op deze punten:
- de systeemspanning van je boot, meestal 12V en soms 24V;
- de maximale laadstroom die de regelaar aankan;
- het accutype dat je gebruikt;
- eventuele controle via display of Bluetooth.
Kabels en zekeringen maken de aansluiting veilig
Goede kabels beperken spanningsverlies en warmteontwikkeling. Op een boot is dat extra belangrijk door vocht, beweging en soms lange kabelroutes. Gebruik bij voorkeur vertinde maritieme kabel en degelijke kabelogen of connectoren.
Zekeringen horen niet pas ergens halverwege het systeem. Vooral de pluskabel bij de accu moet direct beveiligd zijn. Zo voorkom je dat een onbeveiligde kabel bij kortsluiting gevaarlijk heet wordt.

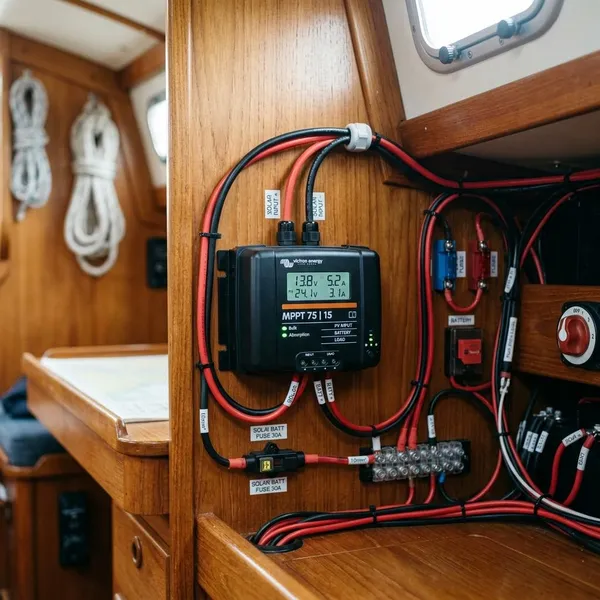

Kan een zonnepaneel op een boot direct op de accu
Een zonnepaneel direct op een bootaccu aansluiten lijkt eenvoudig, maar is meestal geen goed idee. Een paneel levert geen vaste, nette laadspanning. De spanning verandert met zon, temperatuur en belasting. Een accu heeft juist gecontroleerd laden nodig.
Meestal niet zonder laadregelaar
Een zogenoemd 12V-paneel kan in de praktijk duidelijk meer dan 12 volt leveren. Dat is nodig om een accu te kunnen laden, maar die spanning moet wel worden geregeld. Zonder laadregelaar krijgt de accu wat het paneel op dat moment afgeeft.
Alleen bij heel kleine onderhoudspanelen met ingebouwde beveiliging kan een directe aansluiting soms acceptabel zijn. Voor een normaal boordsysteem met dagelijkse verbruikers is een laadregelaar de veilige keuze.
Zonder regelaar kan de accu verkeerd laden
Verkeerd laden kan leiden tot overladen, te weinig laden of een kortere levensduur van de accu. Bij loodaccu’s kan overladen warmte en gasvorming veroorzaken. Gel- en AGM-accu’s zijn gevoelig voor een verkeerde laadspanning. Lithiumaccu’s hebben duidelijke laadgrenzen en beveiliging nodig.
- De accu lijkt vol, maar houdt minder lang energie vast.
- Verbruikers vallen sneller uit door spanningsdip.
- De accu slijt sneller dan nodig.
- Je moet vaker bijladen via walstroom of motor.
Met laadregelaar blijft het systeem veiliger en stabieler
Met een laadregelaar verloopt het laden voorspelbaar. De regelaar bewaakt de laadfasen, past de spanning aan en verlaagt of stopt het laden wanneer dat nodig is. Dat is beter voor de accu en maakt storingen makkelijker te herkennen.
Een regelaar met display of app is geen verplichting, maar wel handig. Je ziet sneller of het paneel daadwerkelijk levert, hoe hoog de accuspanning is en of er een foutmelding speelt.

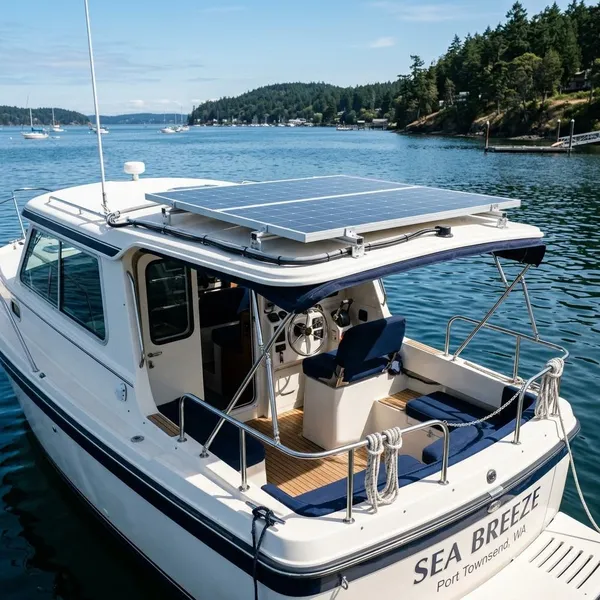

Welke laadregelaar past bij een zonnepaneel op een boot
Voor boten kom je vooral PWM- en MPPT-laadregelaars tegen. Beide regelen het laden van de accu, maar ze doen dat niet op dezelfde manier. De juiste keuze hangt af van paneelvermogen, verbruik, beschikbare ruimte en budget.
Een PWM regelaar past bij kleine en simpele sets
Een PWM-regelaar is eenvoudig en betaalbaar. Voor een klein zonnepaneel op een boot met weinig verbruik kan dat prima zijn. Denk aan ledverlichting, een telefoonoplader of het bijhouden van de accu tijdens stilliggen.
- geschikt voor kleine sets;
- meestal goedkoper dan MPPT;
- eenvoudig aan te sluiten;
- vooral logisch bij korte kabels en beperkt vermogen.
Verwacht alleen niet het maximale rendement uit je paneel. Bij weinig ruimte voor panelen of hogere stroomvraag is dat verschil juist belangrijk.
Een MPPT regelaar past beter bij hogere opbrengst en grotere sets
Een MPPT-regelaar haalt vaak meer bruikbare energie uit hetzelfde paneel. Hij zoekt continu het gunstige werkpunt van het paneel en zet die opbrengst efficiënter om naar laadstroom voor de accu.
| Situatie | Vaak logische keuze |
|---|---|
| Klein paneel, weinig verbruik, lage kosten belangrijk | PWM |
| Koelkast, meerdere laders of dagelijks gebruik | MPPT |
| Beperkte montageruimte en zo veel mogelijk opbrengst gewenst | MPPT |
| Eenvoudige onderhoudslading | PWM of kleine regelaar passend bij het paneel |
Kijk bij MPPT niet alleen naar het vermogen. Controleer ook de maximale ingangsspanning, laadstroom, ondersteuning voor jouw accutype en de kwaliteit van de aansluitingen.
Waar monteer je een zonnepaneel op een boot het best
De montageplek bepaalt een groot deel van de opbrengst. Een paneel met veel schaduw levert soms minder op dan een kleiner paneel dat vrijer ligt. Let op schaduw van mast, giek, radar, lijnen, luiken en reling. Kijk ook of het paneel niet in de weg zit bij lopen, aanleggen of onderhoud.
Op een kajuitdak met weinig schaduw
Het kajuitdak is vaak een praktische plek: redelijk vlak, goed bereikbaar en dicht bij een kabeldoorvoer naar binnen. Voor een stijf paneel is dit meestal een stabiele montageplaats.
Controleer wel hoe de schaduw gedurende de dag valt. Een mast of giek kan een smalle schaduwstrook over het paneel trekken, en dat kan de opbrengst flink drukken. Zorg ook voor wat ventilatie onder het paneel, want een heet paneel presteert minder goed.
Aan reling of beugel als dat meer zon geeft
Bij sommige boten is een reling- of hekstoelbeugel slimmer dan het kajuitdak. Achterop de boot is soms meer vrije zon, zeker bij zeilboten met veel schaduw rond de kajuit.
- Monteer de beugel stevig genoeg voor wind en trillingen.
- Laat het paneel niet uitsteken op een plek waar landvasten of stootwillen langskomen.
- Zorg dat de kabel niet kan knikken of blijven haken.
- Controleer of de plek handig blijft bij afmeren en aan boord stappen.
Op een buiskap alleen als het paneel daarvoor geschikt is
Een flexibel paneel op een buiskap kan netjes ogen en weinig ruimte innemen. Toch kan dat alleen als het paneel geschikt is voor lichte buiging, beweging en buitengebruik op doek of een vergelijkbare ondergrond.
Let vooral op bevestiging en warmte. Niet elk flexibel paneel mag worden gelijmd, en niet elke ondergrond voert warmte goed af. Volg daarom de voorschriften van de fabrikant en controleer de montage regelmatig.
Niet op plekken met veel schaduw of kans op schade
Vermijd plekken waar je vaak loopt, spullen neerlegt of lijnen langs schuren. Ook een plek met terugkerende schaduw is minder geschikt, hoe mooi het paneel daar ook past.
- Kies liever een kleiner paneel in vrije zon dan een groter paneel in schaduw.
- Houd luiken, looproutes en onderhoudspunten bereikbaar.
- Bescherm kabels tegen knikken, trekken en schuren.
- Controleer na de eerste vaart of bevestiging en kabels nog strak zitten.
Conclusie
Een zonnepaneel op een boot sluit je bij normaal gebruik aan via een laadregelaar, niet direct op de accu. Begin met de laadregelaar op de huishoudaccu, plaats een zekering dicht bij de accu en sluit daarna pas het zonnepaneel aan. Met passende kabels, een geschikte regelaar en een montageplek met weinig schaduw krijg je een systeem dat veilig laadt en aan boord echt bruikbaar is.
