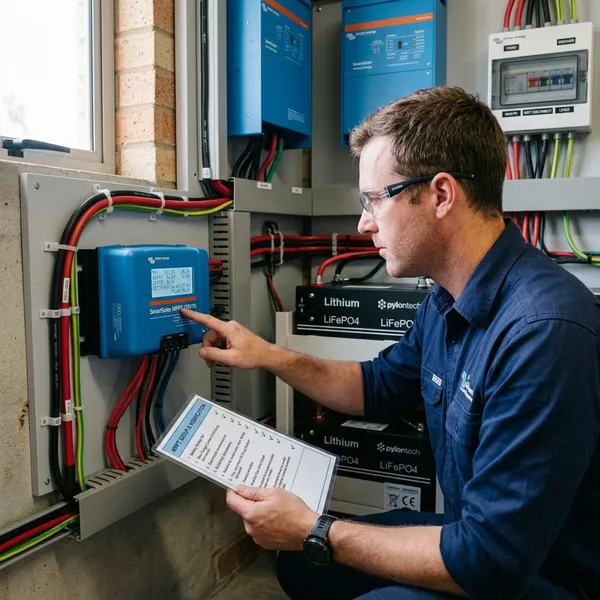

Hoe stel je een MPPT regelaar foutloos in?
Bij een MPPT regelaar instellen is de volgorde belangrijker dan veel mensen denken: eerst de accu, dan het accutype en de laadwaarden, pas daarna de zonnepanelen. Als je die basis goed zet, voorkom je de meeste foutmeldingen, verkeerde 12V/24V-herkenning en onnodige belasting van je accu.
MPPT regelaar instellen in het kort
Werk rustig van accu naar paneel. De regelaar heeft de accu nodig om goed op te starten en de juiste systeemspanning te herkennen. Daarna kies je het laadprofiel dat past bij jouw accu en controleer je of de waarden logisch zijn.
Voor een simpele set in een tuinhuis is dit vaak in een paar minuten klaar. Bij een camper, boot of lithiumaccu wil je iets nauwkeuriger kijken, omdat verkeerde instellingen daar sneller merkbaar worden in storingen of kortere accuduur.
Sluit eerst de accu aan
Verbind eerst de accu met de MPPT-regelaar, met plus op plus en min op min. Plaats bij voorkeur een passende zekering in de pluskabel dicht bij de accu, zodat een fout in de kabel niet meteen grote schade veroorzaakt.
Kies het juiste accutype
Een loodaccu, AGM, gelaccu en lithiumaccu worden niet op dezelfde manier geladen. Kies daarom niet zomaar het eerste standaardprofiel, maar vergelijk het profiel met het label of de documentatie van je accu.
- Standaard lood: vaak geschikt voor natte loodaccu's.
- AGM: kies dit profiel alleen als je accu ook echt AGM is.
- Gel: meestal gevoeliger voor te hoge laadspanning.
- Lithium: vraagt vaak eigen waarden en aandacht voor het BMS.
Controleer 12V of 24V
Kijk direct na het aansluiten of de regelaar het systeem als 12V of 24V ziet. Twee 12V-accu's in serie vormen bijvoorbeeld 24V, terwijl twee 12V-accu's parallel 12V blijven. Twijfel je, meet dan de accuspanning met een multimeter voordat je verdergaat.
Stel de laadspanningen goed in
De laadspanningen bepalen hoe ver en hoe lang de accu wordt geladen. Vooral absorptie en float moeten passen bij het accutype. Een waarde die voor een gewone loodaccu prima is, kan voor een gelaccu te hoog zijn of voor lithium juist onlogisch werken.
Kun je geen exacte waarde veilig afleiden uit je regelaar of accu? Gebruik dan niet op gevoel een willekeurig profiel, maar zoek de laadspanning op in de documentatie van de accu en controleer daarna in de app of op het display welke waarde de regelaar echt gebruikt.
Sluit daarna de zonnepanelen aan
Pas na de accuaansluiting en basisinstellingen verbind je de zonnepanelen. Controleer vooraf of de open klemspanning van de panelen onder de maximale PV-ingang van de regelaar blijft, zeker als panelen in serie staan.

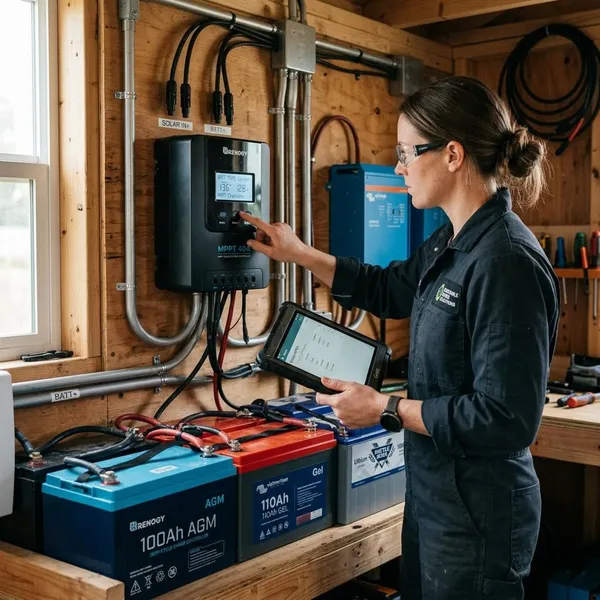

Waarom je eerst de accu aansluit
De accu is het referentiepunt van de regelaar. Zonder accu weet de regelaar niet goed welk systeem hij moet bedienen, terwijl zonnepanelen al spanning leveren zodra er licht op valt.
De regelaar herkent de systeemspanning
Veel regelaars bepalen bij het opstarten automatisch of ze op 12V of 24V werken. Die herkenning gebeurt via de accuklemmen. Als de accu pas later wordt aangesloten, kan de regelaar verkeerd starten of onlogische waarden tonen.
Zonnepanelen leveren meteen spanning
Een zonnepaneel heeft geen aparte aan-knop. Zelfs bij bewolking kan er spanning op de kabels staan. Dek panelen tijdens montage zo nodig af of werk met losgekoppelde paneelkabels totdat de accukant klaar is.
Verkeerde volgorde kan fouten geven
De verkeerde volgorde veroorzaakt niet altijd directe schade, maar wel vaak verwarring: foutcodes, geen laadstroom of een regelaar die pas na loskoppelen weer normaal werkt.
- Accu aansluiten.
- Accutype en systeemspanning controleren.
- Laadwaarden instellen of profiel kiezen.
- Zonnepanelen aansluiten.
- Laadstroom en foutmeldingen controleren.

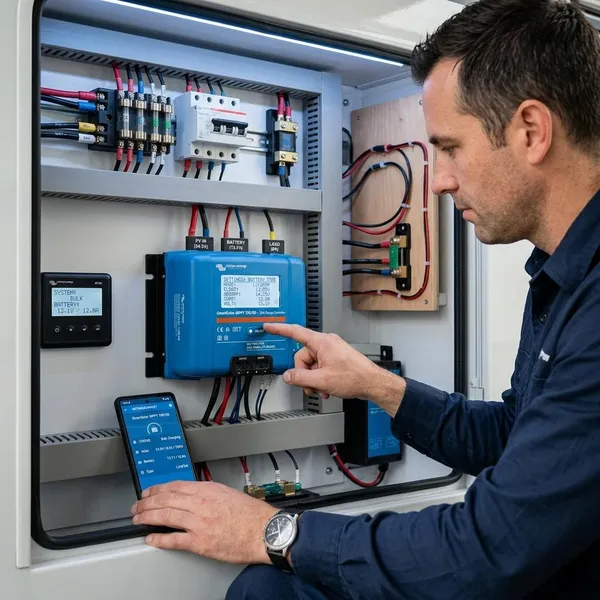

MPPT regelaar instellen per accutype
Het accutype bepaalt welke laadstrategie verstandig is. Een standaardprofiel is handig, maar alleen als het profiel echt past bij de accu die je gebruikt.
Loodaccu met standaard profiel
Een natte loodaccu kan vaak goed werken met een standaard loodprofiel. Controleer wel of de absorptie- en floatspanning passen bij de accu, zeker als het systeem lang aangesloten blijft in een schuur, caravan of back-upopstelling.
AGM met passend laadprofiel
AGM-accu's zijn populair omdat ze gesloten en onderhoudsarm zijn. Juist daardoor zie je problemen door verkeerd laden minder snel. Kies het AGM-profiel als dat beschikbaar is en neem bij handmatige instellingen zowel absorptie als float serieus.
Gel met lagere laadspanning
Bij gelaccu's wil je voorzichtig zijn met te hoge laadspanning. Gebruik liever een specifiek gelprofiel dan een algemeen loodprofiel. Voor een klein vakantiehuisje of rustige off-grid set is stabiel laden belangrijker dan maximaal "doorduwen".
Lithium met eigen instellingen
Lithium, vaak LiFePO4, vraagt meestal om eigen instellingen. Een klassiek loodprofiel kan werken lijken, maar toch zorgen voor onnodige laadfases of ingrijpen van het BMS.
- Controleer de aanbevolen laadspanning.
- Kijk of float nodig is of juist beperkt moet blijven.
- Let op de maximale laadstroom.
- Controleer of het BMS speciale eisen heeft.
Bij lithium is "ongeveer goed" minder prettig dan bij een simpele loodopstelling. Neem hier liever vijf minuten extra voor de instellingen dan achteraf zoeken naar onverklaarbare onderbrekingen.

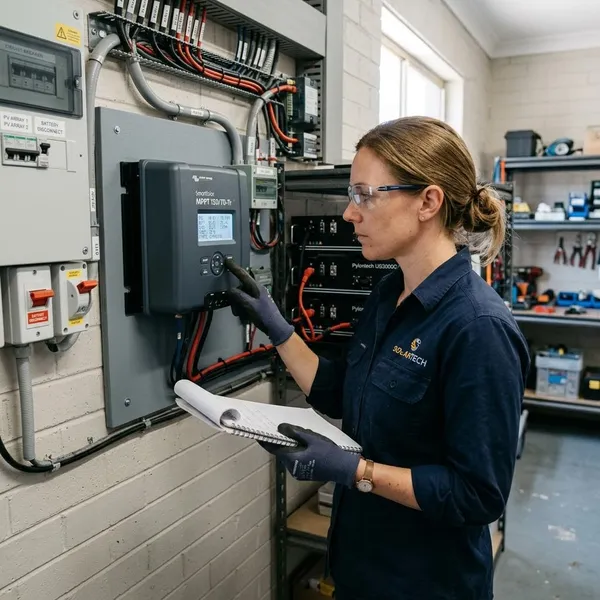

MPPT instellen via app display of schakelaar
De instelmethode bepaalt hoeveel controle je hebt. Een schakelaar is snel, een display geeft directe waarden en een app maakt foutzoeken vaak veel makkelijker.
App voor slimme regelaars
Een app is vooral handig als je de regelaar niet goed kunt bereiken, bijvoorbeeld onder een bank in een camper of in een kast op een boot. Je ziet accuspanning, laadfase, PV-spanning, laadstroom en vaak ook foutgeschiedenis.
Display voor directe controle
Een display is prettig als je zonder telefoon wilt controleren of het systeem laadt. Let wel op termen zoals bulk, boost, absorptie en float; fabrikanten gebruiken niet altijd dezelfde woorden voor dezelfde laadfase.
Draaischakelaar voor basisprofielen
Een draaischakelaar of dip-switch is simpel en robuust. Voor één paneel en één standaardaccu kan dat genoeg zijn. Het nadeel is dat je minder ziet van de echte laadwaarden, dus controleer vooraf welk profiel achter elke stand zit.
Handmatige waarden bij maatwerk
Handmatig instellen past bij lithium, afwijkende accumerken of systemen waar standaardprofielen net niet aansluiten. Noteer de gekozen waarden op een label of in je onderhoudsnotities. Dat scheelt veel zoekwerk als je later een accu vervangt of een storing onderzoekt.

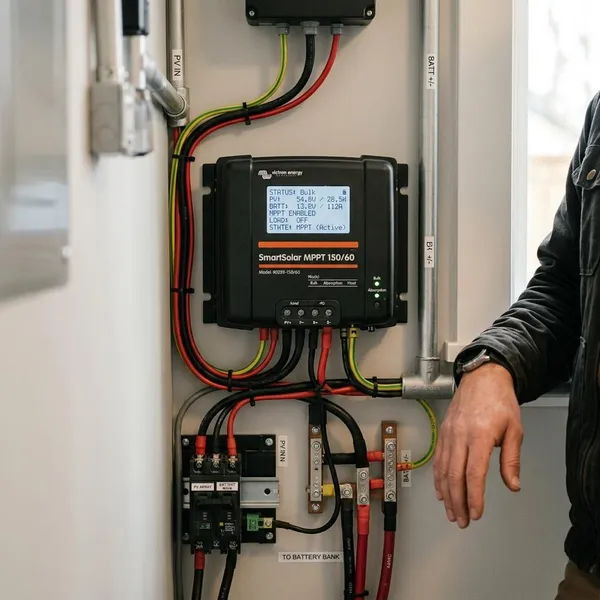

Hoe controleer je of de MPPT goed staat
Na het instellen hoef je niet alles opnieuw uit te rekenen, maar je wilt wel zien dat de waarden logisch zijn. Controleer vooral systeemspanning, laadfase, PV-spanning, laadstroom en foutmeldingen.
Accuspanning wordt juist herkend
De regelaar moet dezelfde systeemspanning tonen als je installatie: 12V bij een 12V-systeem en 24V bij een 24V-systeem. Zie je iets vreemds, stop dan met verder aansluiten en meet eerst de accu direct op de polen.
Laadfase loopt logisch
Een lege of halflege loodaccu zal meestal eerst stevig laden en later afbouwen richting onderhoud. Staat de regelaar meteen in float terwijl de accu duidelijk niet vol is, dan klopt het profiel, de meting of de bekabeling mogelijk niet.
Bij lithium kan het laadgedrag eenvoudiger of anders zijn. Vergelijk daarom niet blind met een loodaccu, maar met wat jouw lithiumaccu en BMS verwachten.
PV-spanning blijft binnen de limiet
De gemeten PV-spanning moet onder de maximale ingangsspanning van de regelaar blijven. Zit je op een zachte dag al dicht tegen de grens, dan kan dat bij koud weer te krap zijn. In dat geval is minder serie of een andere regelaar veiliger dan hopen dat het goed gaat.
Laadstroom verschijnt bij zon
Bij zon en een accu die nog niet vol is, hoort er laadstroom zichtbaar te zijn. Geen stroom terwijl er wel PV-spanning is? Kijk dan naar schaduw, losse stekkers, polariteit, zekering en de laadstatus van de accu.
Er zijn geen foutmeldingen
Controleer de actuele meldingen én, als je regelaar dat ondersteunt, de foutgeschiedenis. Een oude melding over te hoge PV-spanning of temperatuur kan precies verklaren waarom het systeem soms wel en soms niet normaal laadt.
Conclusie
Een MPPT-regelaar goed instellen begint met discipline in de volgorde: accu eerst, instellingen controleren, zonnepanelen als laatste. Besteed vooral aandacht aan accutype, 12V/24V-herkenning, laadspanningen en PV-limiet; dat zijn de punten waar kleine slordigheden later grote irritatie geven. Als de app of het display daarna logische spanning, laadfase en laadstroom laat zien, heb je een installatie waar je met veel meer vertrouwen op kunt bouwen.
