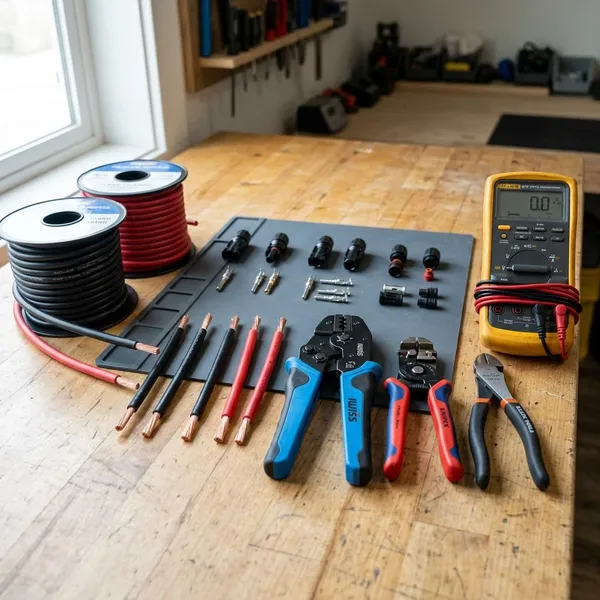

MC4 connector aansluiten bij zonnepanelen

Een MC4 connector aansluiten kun je zelf doen als je spanningsloos werkt, passend gereedschap gebruikt en elke verbinding controleert voordat je verder koppelt. De grootste fouten zitten meestal niet in de stekker zelf, maar in een slechte krimp, verkeerde polariteit of een afdichting die net niet goed sluit. Twijfel je over de spanning op de kabel of werk je aan een vaste dakinstallatie, laat dat deel dan liever door een vakman controleren.

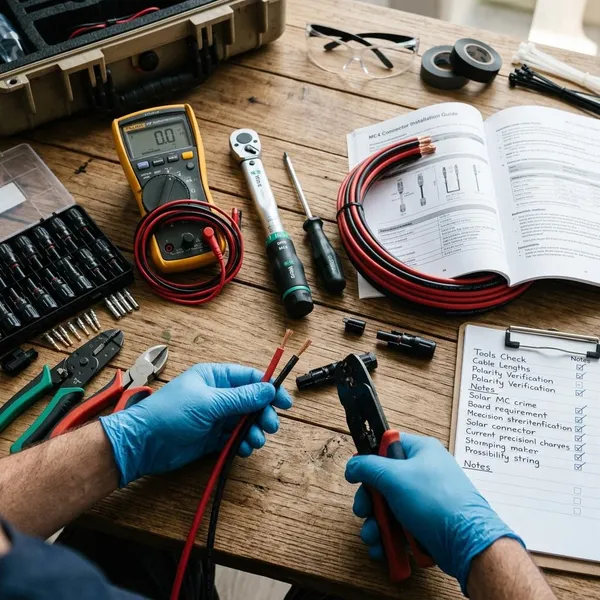

Wat heb je nodig voor een MC4 connector

Je hebt weinig spullen nodig, maar ze moeten wel bij elkaar passen. Bij één losse reparatie is het verleidelijk om te improviseren; bij een aansluiting die jarenlang buiten blijft zitten, is dat precies waar later storingen door ontstaan.

Passende MC4 connectorenset

Kies een set waarvan de contacten en afdichtingen geschikt zijn voor jouw kabel. Let niet alleen op "MC4" in de productnaam, maar ook op de kabeldoorsnede, buitendiameter en de combinatie van mannelijke en vrouwelijke delen.

Gebruik bij voorkeur connectorhelften uit hetzelfde systeem. Veel stekkers lijken op elkaar, maar kleine verschillen in passing kunnen invloed hebben op contactdruk en waterdichtheid.

Geschikte zonnepaneelkabel

Gebruik zonnepaneelkabel die bedoeld is voor buitengebruik. Gewone installatiedraad is hier geen goede vervanger, omdat de mantel meestal niet is gemaakt voor langdurige UV-belasting, vocht en temperatuurwisselingen.

• Aderdoorsnede: passend bij stroom, lengte en gekozen connectorcontact.
• Buitendiameter: passend bij de afdichting en wartel.
• Mantel: soepel, onbeschadigd en geschikt voor buitengebruik.

Striptang voor de kabel

Een striptang voorkomt dat je in de koperdraden snijdt. Dat maakt vooral verschil als je meerdere connectoren achter elkaar monteert: elke kabel krijgt dezelfde striplengte en de ader blijft mooi compact.

Krimptang voor MC4 contacten

Voor de krimp is een passende MC4-krimptang eigenlijk het belangrijkste gereedschap. Die vormt het contact gelijkmatig om de ader, waardoor de verbinding mechanisch sterk blijft en elektrisch minder snel problemen geeft.

Voor incidenteel thuisgebruik hoeft dat geen professioneel topmodel te zijn, maar de tang moet wel bedoeld zijn voor MC4-contacten. Een combinatietang of waterpomptang is hier geen nette oplossing.

Multimeter voor controle

Met een multimeter controleer je of plus en min kloppen en of er spanning aanwezig is. Dat is vooral handig bij bestaande kabels, verlengkabels zonder duidelijke markering of een systeem waarbij meerdere panelen achter elkaar worden aangesloten.

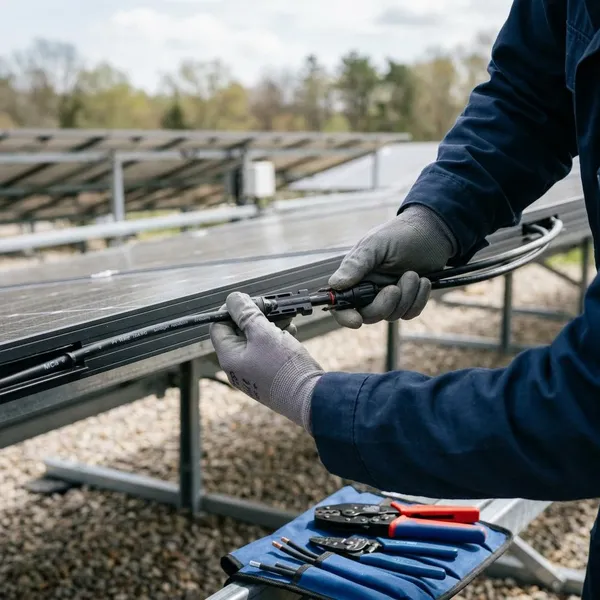

MC4 connector aansluiten stap voor stap

Werk in één vaste volgorde en controleer na elke kritieke stap. Daarmee voorkom je klassiekers zoals een vergeten wartel, een verkeerd geplaatste connectorhelft of een krimp die pas na montage los blijkt te zitten.

De exacte striplengte en aandraaiwijze kunnen per merk verschillen. Gebruik de fabrikantgegevens als leidraad en zie de stappen vooral als praktische volgorde om niets over te slaan.

Schuif wartel en afdichting op de kabel

Schuif eerst de wartel en afdichting over de kabel, in de juiste richting. Doe dit vóórdat je het metalen contact krimpt; daarna krijg je deze onderdelen meestal niet meer netjes op hun plek.

Strip de kabel op maat

Strip de kabel zo dat de blanke ader volledig in het contact valt. Er mag geen koper zichtbaar blijven buiten het contact en de isolatie mag niet onder het krimpdeel terechtkomen.

• Snijd niet rondom met kracht in de mantel.
• Controleer op losse of gebroken draadjes.
• Knip opnieuw af bij twijfel over beschadiging.

Plaats de ader in het contact

Schuif de ader recht in het metalen contact. Bij soepele kabel kunnen kleine draadjes naast de opening blijven hangen; werk daarom rustig en kijk van dichtbij voordat je gaat krimpen.

Krimp het contact recht vast

Plaats het contact goed in de krimptang en krimp in één gecontroleerde beweging. De krimp moet recht en gelijkmatig zijn. Maak daarna een lichte trektest: verschuift de kabel, dan is dit geen verbinding om te laten zitten.

Voor een tijdelijke testopstelling op tafel is opnieuw krimpen al verstandig; voor een dakinstallatie is het eigenlijk verplicht om een twijfelachtige krimp direct te vervangen. Een nieuw contact kost weinig, een fout zoeken op het dak kost veel meer.

Klik het contact in de behuizing

Duw het gekrompen contact in de juiste behuizing tot het vergrendelt. Let goed op plus en min, want na het vastklikken is corrigeren lastiger en beschadig je onderdelen sneller bij loshalen.

Draai de connector goed dicht

Schuif afdichting en wartel naar voren en draai de connector stevig dicht zonder overdreven kracht. De kabel moet recht uit de connector komen en de wartel moet de mantel rondom netjes klemmen.

Test de verbinding zorgvuldig

Controleer de aansluiting mechanisch en elektrisch voordat je verder koppelt. Doe minimaal deze drie checks:

• Trek licht aan de kabel: het contact mag niet verschuiven.
• Kijk naar de afdichting: geen kier, scheef rubber of zichtbaar koper.
• Meet met de multimeter: plus en min moeten overeenkomen met je schema.

Maak je meerdere connectoren achter elkaar, leg dan per kabel even vast wat plus en min is. Dat voorkomt dat je aan het einde een fout moet terugzoeken tussen identieke zwarte kabels.

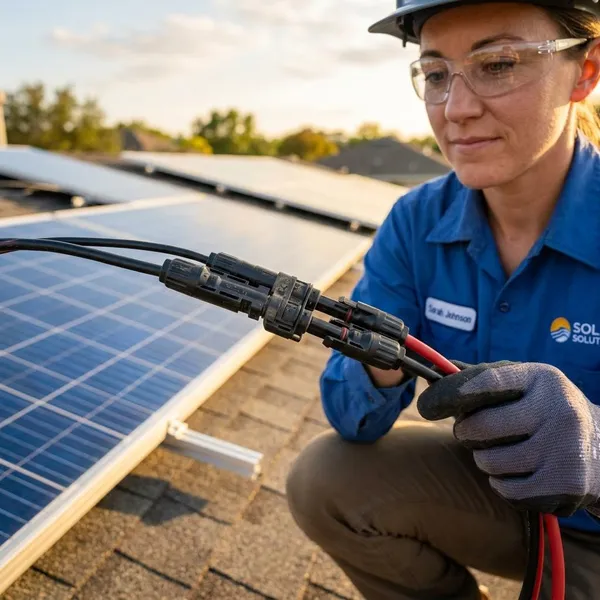

Hoe herken je een goede MC4 aansluiting

Een goede aansluiting voelt stevig, sluit netjes en klopt elektrisch. Kijk dus niet alleen of de stekker dicht zit, maar controleer ook of de kabel niet beweegt, de afdichting goed aansluit en de polariteit klopt.

De kabel zit stevig vast

Pak de kabel vlak achter de connector en trek voorzichtig. Er mag geen beweging zitten tussen kabel en connector. Voel je speling, dan kan de wartel te los zitten, de afdichting niet passen of de krimp onvoldoende zijn.

De connector klikt goed dicht

Bij het koppelen moeten de connectorhelften recht in elkaar vallen en vergrendelen. Als je moet wringen, hard moet duwen of de klik onduidelijk blijft, stop dan even en controleer de montage in plaats van meer kracht te gebruiken.

De afdichting sluit netjes aan

De afdichting hoort rondom tegen de kabelmantel te sluiten. Let vooral op kieren, scheef aangedraaide wartels en kabels die direct na de connector scherp buigen.

• Goed: kabel komt recht uit de connector.
• Twijfelachtig: rubber zichtbaar scheef of ingeklemd.
• Niet gebruiken: blank koper of beschadigde mantel bij de ingang.

Plus en min kloppen

Meet de polariteit nog één keer na voordat je de aansluiting in gebruik neemt. Dit is geen overbodige controle, zeker niet bij verlengkabels, bestaande installaties of meerdere panelen in serie.

Conclusie

Een MC4-aansluiting is pas betrouwbaar als kabel, contact, behuizing, afdichting en polariteit allemaal kloppen. Werk daarom liever langzaam en controleer elke verbinding meteen, vooral bij onderdelen die buiten blijven zitten of onderdeel worden van een vaste installatie. Zodra je niet zeker weet of de kabel spanningsloos is of of de installatie volgens schema klopt, is stoppen en hulp vragen de veiligste keuze.
