Zonnepaneel laadregelaar schema zonder fouten

Bij een zonnepaneel laadregelaar schema gaat het vooral om drie dingen: eerst de accu aansluiten, de pluskabel naar de accu zekeren en pas daarna het zonnepaneel verbinden. Doe je die volgorde verkeerd, dan kan de regelaar niet goed opstarten of bescherm je het gevaarlijkste kabeldeel niet. Vooral bij een camper, boot, tuinhuis of schuur is netjes aansluiten belangrijker dan een mooi getekend schema.

Welke onderdelen heb je nodig

Een betrouwbaar systeem bestaat uit een paneel, laadregelaar, accu, zekering en passende bekabeling. Het zwakste onderdeel bepaalt vaak waar de problemen ontstaan: te dunne kabels, een verkeerde regelaar of een zekering op de verkeerde plek geven sneller storing dan het zonnepaneel zelf.

Zonnepaneel voor de stroom

Het zonnepaneel levert de energie, maar het paneel moet passen bij je verbruik en bij de laadregelaar. Voor een lampje in een tuinhuis is één klein paneel vaak genoeg; voor een camper met koelkast, verlichting en opladers zit je al snel in een heel andere situatie.

• Kijk naar wattage: meer verbruik vraagt meer paneelvermogen.
• Let op paneelspanning: die moet binnen de ingang van de laadregelaar vallen.
• Houd rekening met schaduw: een klein stukje schaduw kan de opbrengst flink drukken.
• Denk aan het seizoen: zomergebruik is makkelijker dan gebruik in voor- en najaar.

Laadregelaar voor veilig laden

De laadregelaar zit tussen zonnepaneel en accu en voorkomt dat de accu verkeerd wordt geladen. Hij begrenst de laadspanning, stemt het laadproces af op het accutype en laat vaak zien of er daadwerkelijk stroom binnenkomt.

Controleer vóór montage of de regelaar geschikt is voor je accuspanning, accutype en maximale paneelspanning. Bij lithiumaccu's is dat extra belangrijk, omdat niet elke eenvoudige regelaar daarvoor bedoeld is.

Accu voor opslag

De accu bewaart de opgewekte stroom voor momenten zonder zon. Een kleine accu kan prima zijn voor weekendgebruik in een schuur, maar wordt onhandig als je dagelijks verlichting, pompjes of een koelkast gebruikt.

• Accutype: lood, AGM, gel en lithium vragen niet altijd hetzelfde laadprofiel.
• Capaciteit: meer Ah geeft meer reserve, maar moet ook geladen kunnen worden.
• Ontlading: sommige accu's slijten snel als je ze vaak te diep leegtrekt.

Zekering voor kabelbeveiliging

De zekering beschermt vooral de kabel vanaf de accu. Dat is belangrijk omdat een accu bij kortsluiting veel stroom kan leveren. Zonder zekering kan een beschadigde pluskabel heet worden voordat je merkt dat er iets mis is.

Kies de zekering niet alleen op de laadregelaar, maar ook op de kabeldikte. Een te zware zekering beschermt slecht; een te lichte zekering kan onnodig springen.

Kabels en connectoren voor verbinding

Gebruik kabels die passen bij de stroom en de afstand. Bij een korte verbinding in een klein tuinhuis kom je met minder kabeldikte weg dan bij een camper waar de kabel van het dak naar een accubak loopt.

• Plus en min duidelijk markeren: voorkom ompolen tijdens montage.
• Connectoren stevig vastzetten: losse MC4-stekkers of klemmen geven warmte en storing.
• Kabels beschermen: voorkom schuren langs metaal, hout of scherpe randen.

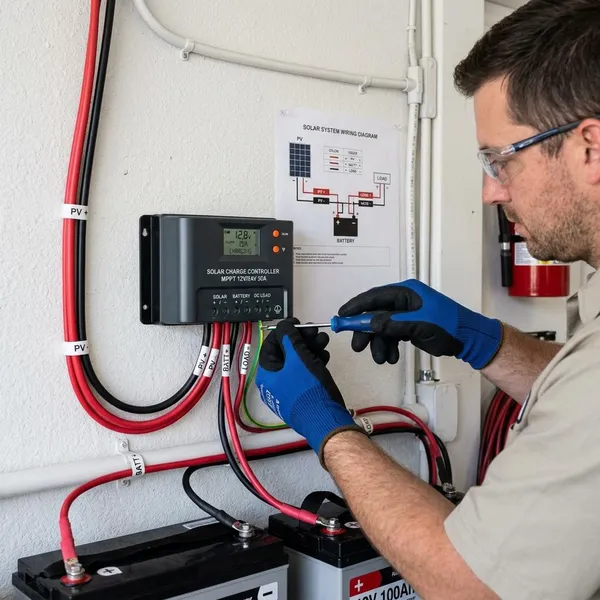

Hoe sluit je het schema veilig aan

De veilige volgorde is: controleren, accu aansluiten, zekering plaatsen, zonnepaneel aansluiten en daarna testen. Dek het paneel tijdens het aansluiten af als het in de zon ligt; dat werkt rustiger en verkleint de kans op vonken of schrikreacties.

Controleer eerst plus en min

Begin met de polariteit. Kijk naar de markeringen op accu, laadregelaar en paneelkabels, en meet bij twijfel met een multimeter. Vertrouw niet blind op kabelkleuren, zeker niet bij oudere installaties of tweedehands sets.

Verbind de accu met de laadregelaar

Sluit meestal eerst de accu aan, omdat de laadregelaar dan de systeemspanning kan herkennen. Bij veel regelaars bepaalt dit of hij als 12V- of 24V-systeem werkt.

1. Zet aangesloten verbruikers uit.
2. Verbind de min van de accu met de regelaar.
3. Verbind de plus via de zekeringhouder.
4. Controleer of de regelaar spanning toont.

Plaats de zekering in de pluskabel

De zekering hoort in de pluskabel tussen accu en laadregelaar. Gebruik een zekeringhouder die geschikt is voor gelijkstroom en stevig gemonteerd kan worden. Een los bungelende houder is vragen om slechte contacten, vooral in een camper of boot.

Sluit daarna het zonnepaneel aan

Pas wanneer de accu goed wordt herkend, sluit je het zonnepaneel aan op de PV-ingang van de laadregelaar. Let erop dat je de paneelklemmen niet verwisselt met de accuklemmen of een eventuele verbruikersuitgang.

Zie je na aansluiten geen laadstroom, kijk dan eerst naar lichtval en schaduw. Op een grauwe dag kan de opbrengst laag zijn, maar bij redelijk zonlicht hoort er meestal wel activiteit zichtbaar te worden.

Controleer of de regelaar opstart

Een goede eerste controle is simpel: de regelaar toont accuspanning, geeft geen foutmelding en laat bij zon laadactiviteit zien. Voel na een tijdje ook voorzichtig aan de zekeringhouder en aansluitpunten. Die horen koel te blijven; duidelijke warmte wijst vaak op weerstand of een slechte verbinding.

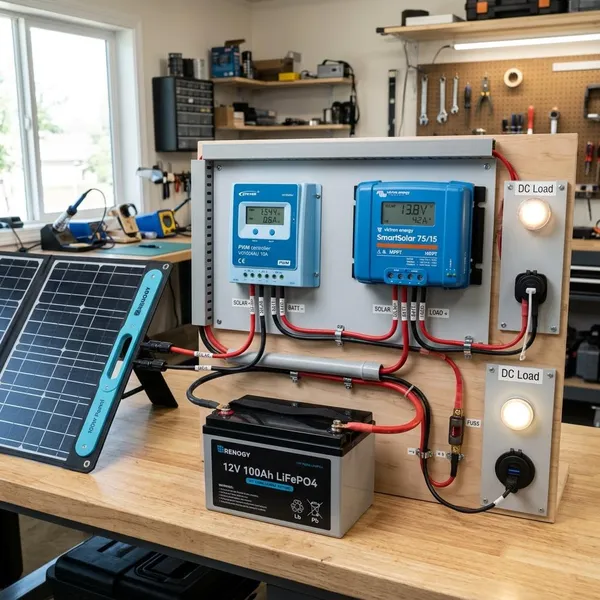

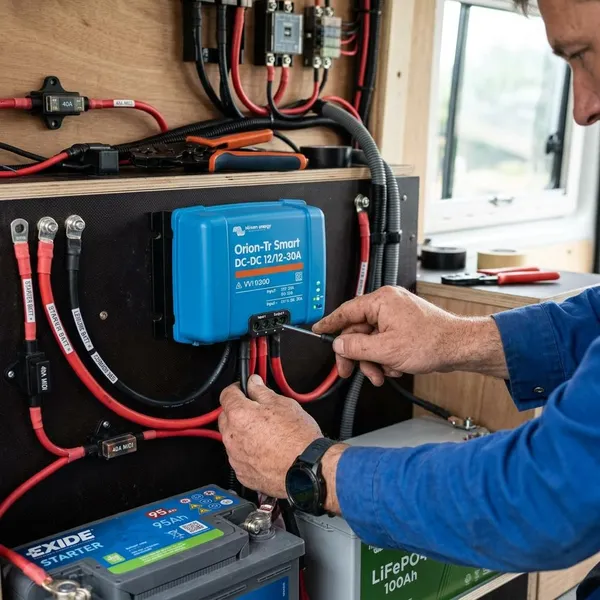

Waar plaats je de zekering

De zekering moet het kabeldeel beschermen waar de accu direct stroom op kan zetten. Daarom is de plek belangrijker dan veel mensen denken: een zekering vlak bij de laadregelaar lijkt netjes, maar laat het lange stuk vanaf de accu mogelijk onbeveiligd.

In de pluskabel naar de accu

Plaats de zekering in de pluskabel tussen accu en laadregelaar. De minkabel wordt in zo'n eenvoudige opstelling meestal niet apart gezekerd. Zo onderbreek je bij een fout de voedende pluslijn.

Zo dicht mogelijk bij de accupool

Monteer de zekering zo dicht mogelijk bij de pluspool van de accu. In veel kleine installaties is ongeveer 10 tot 20 centimeter haalbaar, maar de praktische montageplek moet ook veilig en stevig zijn.

Denk aan een camper waarbij de kabel onder een bank of langs een metalen rand loopt. Als de isolatie daar beschadigt, wil je niet dat een lang stuk kabel ongezekerd blijft.

Voor het lange kabeldeel

Alles ná de zekering is beschermd; alles ervóór niet. Zet de zekering dus vóór het lange kabeldeel richting laadregelaar. Staat de accu in een accubak en hangt de regelaar een meter verderop, dan hoort de zekering bij de accu en niet pas bij de regelaar.

Op een bereikbare plek

Een zekering die je niet kunt bereiken, is onhandig bij storing. Kies een plek die dicht bij de accu zit, maar waar je nog bij kunt zonder panelen los te halen of kabels te forceren.

• Beschermd tegen vocht: zeker in boot, schuur of buitenkast.
• Stevig bevestigd: geen losse houder aan de kabel.
• Controleerbaar: je moet verkleuring of smeltschade kunnen zien.

Afgestemd op kabel en laadstroom

De zekeringwaarde moet lager zijn dan wat de kabel veilig kan verdragen en hoog genoeg voor de normale laadstroom. Heeft je laadregelaar bijvoorbeeld maximaal 20 ampère laadstroom, dan kijk je naar een zekering en kabel die daar samen logisch bij passen. Gebruik bij twijfel de handleiding of een kabeltabel, niet alleen een gok op basis van "wat vaak wordt gebruikt".

PWM of MPPT in je zonnepaneel schema

PWM en MPPT kunnen allebei een accu laden, maar ze passen niet bij dezelfde situatie. PWM is vooral aantrekkelijk bij kleine, eenvoudige sets. MPPT is meestal slimmer als je meer opbrengst wilt uit beperkte ruimte, hogere paneelspanning gebruikt of dagelijks afhankelijk bent van de accu.

PWM voor kleine eenvoudige sets

Een PWM-regelaar is een nuchtere keuze voor een simpel 12V-systeem met beperkt verbruik. Denk aan een lamp, kleine pomp of accu die af en toe wordt bijgeladen. Het systeem moet dan wel netjes bij elkaar passen: paneelspanning, accuspanning en regelaar mogen geen vreemde combinatie vormen.

MPPT voor meer rendement

MPPT haalt doorgaans meer bruikbare energie uit hetzelfde paneel, vooral bij wisselende zon, kouder weer of minder ideale plaatsing. Dat verschil merk je niet altijd op een zonnige zomerdag met weinig verbruik, maar wel als je accu vaak net niet vol genoeg raakt.

• Beperkte dakruimte: meer halen uit hetzelfde paneel.
• Dagelijks gebruik: meer reserve voor koelkast, verlichting of opladers.
• Minder ideaal weer: nuttig bij voor- en naseizoen.

MPPT bij hogere paneelspanning

Gebruik je een paneel of panelenreeks met een duidelijk hogere spanning dan de accu, dan is MPPT vaak de logische keuze. Een MPPT-regelaar zet die hogere spanning efficiënter om naar laadstroom, terwijl PWM daar minder voordeel uit haalt.

PWM bij beperkt budget

Bij een klein budget is PWM niet automatisch verkeerd. Voor een tuinhuis dat vooral in de zomer wordt gebruikt, kan het prima voldoen. Wordt het systeem belangrijker — bijvoorbeeld voor een camperreis van meerdere weken — dan is goedkoop soms duurder omdat je later alsnog wilt upgraden.

MPPT vaker slim in campers en boten

In campers en boten is stroom vaak schaarser dan thuis. Je hebt beperkte dakruimte, wisselende schaduw en apparaten die je onderweg toch wilt blijven gebruiken. Daarom is MPPT daar vaak de betere keuze, zeker bij een koelkast, ventilator, laptopladers of gebruik buiten de zomer.

Conclusie

Een goed aangesloten systeem is niet ingewikkeld, maar de volgorde en beveiliging moeten kloppen: accu eerst, zekering dicht bij de accupool, paneel daarna. Voor een klein zomersysteem kan eenvoudig genoeg zijn; voor dagelijks gebruik in camper of boot is extra marge in regelaar, kabels en controle veel verstandiger. Als kabels koel blijven, de regelaar normale waarden toont en de zekering logisch gekozen is, heb je de belangrijkste fouten al uitgesloten.
